低凈空式鋼絲繩電動葫蘆
低凈空式鋼絲繩電動葫蘆
編輯:北京凌鷹起重 瀏覽:10331 時間:2014-10-14
發明內容
本實用新型的目的是提供一種低凈空式鋼絲繩電動葫蘆，此低凈空式鋼絲繩電動葫蘆自重輕，起吊重量大。為了達到上述目的，本實用新型的低凈空式鋼絲繩電動葫蘆，包括導軌、電動小車和起升機構，導軌是固定于建筑物上的行車工字鋼或槽鋼，起升機構由電動葫蘆、吊鉤和鋼絲繩組成，鋼絲繩的一端繞在電動葫蘆的卷筒上，鋼絲繩穿繞過吊鉤上的滑輪，另一端固定在行走機構上，電動小車由小車、電動機、減速器和車輪組成，減速器的輸入端與電動機的輸出軸連接，車輪與減速器的輸出軸連接，減速器固定在小車上，小車由墻板、連接軸和調整螺栓組成，連接軸位于兩塊墻板下端并與墻板連接，調整螺栓在連接軸上方并與墻板連接，電動小車的車輪安裝在導軌上，起升機構安裝在行走機構上，其特征在于：小車的墻板截面為框形結構。
因為小車的墻板截面為框形結構，根據材料力學分析可知，在使用同種材料的情況下，采用框形結構的構件在同等抗彎矩模量情況下，比采用單塊平直板結構的重量要輕，也就是說，采用框形結構的墻板可以減輕其重量；如果在相同重量的情況下，框形結構的墻板可承載載荷要大，這樣，本實用新型的低凈空式鋼絲繩電動葫蘆的起吊重量大。因為小車的墻板截面為框形結構，框形結構的墻板可承載載荷大，框形結構不易變形，調整螺栓所受的力也相應變小，可采用比傳統鋼絲繩電動葫蘆更小的調整螺栓，使整個低凈空式鋼絲繩電動葫蘆自重更輕，材料成本也得到降低。本實用新型的低凈空式鋼絲繩電動葫蘆自重輕，起吊重量大。
附圖說明
圖1標記的說明：起升機構1，導軌2，電動小
圖2標記的說明：配重4。
圖3標記的說明：電動葫蘆11，鋼絲繩12，吊
圖4標記的說明：小車31，車輪32，減速器3螺栓37。
圖5標記的說明：加強板38，支撐板39。
本實用新型的低凈空式鋼絲繩電動葫蘆自重輕，起吊重量大，它的推廣應用，對提高鋼絲繩電動葫蘆起吊能力、減輕自重和降低材料成本有著積極的意義。
本實用新型的目的是提供一種低凈空式鋼絲繩電動葫蘆，此低凈空式鋼絲繩電動葫蘆自重輕，起吊重量大。為了達到上述目的，本實用新型的低凈空式鋼絲繩電動葫蘆，包括導軌、電動小車和起升機構，導軌是固定于建筑物上的行車工字鋼或槽鋼，起升機構由電動葫蘆、吊鉤和鋼絲繩組成，鋼絲繩的一端繞在電動葫蘆的卷筒上，鋼絲繩穿繞過吊鉤上的滑輪，另一端固定在行走機構上，電動小車由小車、電動機、減速器和車輪組成，減速器的輸入端與電動機的輸出軸連接，車輪與減速器的輸出軸連接，減速器固定在小車上，小車由墻板、連接軸和調整螺栓組成，連接軸位于兩塊墻板下端并與墻板連接，調整螺栓在連接軸上方并與墻板連接，電動小車的車輪安裝在導軌上，起升機構安裝在行走機構上，其特征在于：小車的墻板截面為框形結構。
因為小車的墻板截面為框形結構，根據材料力學分析可知，在使用同種材料的情況下，采用框形結構的構件在同等抗彎矩模量情況下，比采用單塊平直板結構的重量要輕，也就是說，采用框形結構的墻板可以減輕其重量；如果在相同重量的情況下，框形結構的墻板可承載載荷要大，這樣，本實用新型的低凈空式鋼絲繩電動葫蘆的起吊重量大。因為小車的墻板截面為框形結構，框形結構的墻板可承載載荷大，框形結構不易變形，調整螺栓所受的力也相應變小，可采用比傳統鋼絲繩電動葫蘆更小的調整螺栓，使整個低凈空式鋼絲繩電動葫蘆自重更輕，材料成本也得到降低。本實用新型的低凈空式鋼絲繩電動葫蘆自重輕，起吊重量大。
附圖說明

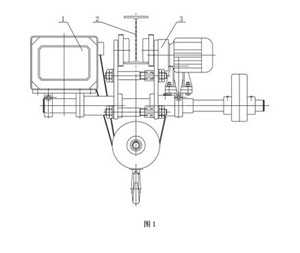

圖1是墻板為單塊平直鋼板結構的鋼絲繩電動葫蘆的結構示意圖。

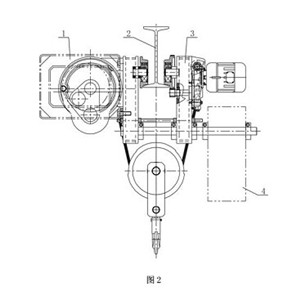

圖2是本實用新型實施例的結構示意圖。
圖3是圖2的側視圖。
圖4是本實用新型實施例的電動小車的結構示意圖。
圖5是圖4的A-A剖視圖。
圖1標記的說明：起升機構1，導軌2，電動小
圖2標記的說明：配重4。
圖3標記的說明：電動葫蘆11，鋼絲繩12，吊
圖4標記的說明：小車31，車輪32，減速器3螺栓37。
圖5標記的說明：加強板38，支撐板39。
本實用新型的低凈空式鋼絲繩電動葫蘆自重輕，起吊重量大，它的推廣應用，對提高鋼絲繩電動葫蘆起吊能力、減輕自重和降低材料成本有著積極的意義。
