分析電動葫蘆安全制動器及控制措施
分析電動葫蘆安全制動器及控制措施
編輯:北京凌鷹起重 瀏覽:3605 時間:2023-08-01

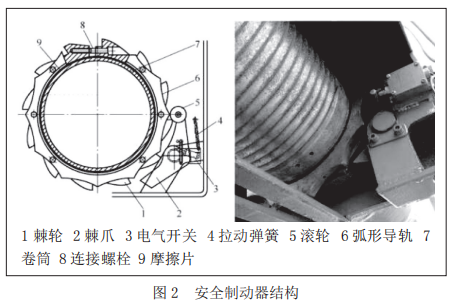

超速保護裝置中提到了安全制動器，其結構型式見圖2。標準規定當起重機額定起重量大于5t時，電動葫蘆除設置一個工作制動器外，還應設置安全制動器，且設置在電動葫蘆的低速級上（當起重機額定起重量小于或等于5t時，也宜在低速級上設置安全制動器，否則電動葫蘆應按1.5倍額定起重量設計），并要求在正常作業時，安全制動器應在高速軸制動器閉合后延時閉合，其延時動作時間可調，進行緊急制動時，安全制動器應立即動作。
超速保護裝置中提到了安全制動器，其結構型式見圖2。標準規定當起重機額定起重量大于5t時，電動葫蘆除設置一個工作制動器外，還應設置安全制動器，且設置在電動葫蘆的低速級上（當起重機額定起重量小于或等于5t時，也宜在低速級上設置安全制動器，否則電動葫蘆應按1.5倍額定起重量設計），并要求在正常作業時，安全制動器應在高速軸制動器閉合后延時閉合，其延時動作時間可調，進行緊急制動時，安全制動器應立即動作。
安全制動器的檢驗方法為提升額定載荷，人為調整錐形制動器，使其自由墜落過程中觸發安全制動器，觀察負載是否可靠制停，或者將電動葫蘆原有控制系統進行升級改造，選取變頻調速方式，通過人為調高供電頻率實現起升電機加速旋轉，從而驅動卷筒加速，觸發安全制動器動作。
制動器控制應考慮兩種情況，一種是與電動機同時控制的控制器，另一種是與電動機分開控制的制動器。
與電動機同時控制的制動器：與電動機同時控制的制動器線路應設有保護裝置，在出現故障時能迅速切斷電動機和制動器的電源 ；如電動機接至制動器的導線長度不大于 5m，制動器可不單獨設這樣的保護，而電動葫蘆本身含電動機與制動器一體，其連接導線長度自然不會大于 5m，故不需設置保護裝置。
與電動機分開控制的制動器：與電動機分開控制的制動器的控制要采取預防措施，使得起動和制動時不出現任何失控的運動 ；如有電氣制動，機械制動應在電氣制動之后作用 ；電動機通電時制動器不得抱閘，短暫過渡狀態除外 ；制動器的控制應采取防止因一個接觸器損壞、粘連造成控制失效的措施。目前市場上大多數電動葫蘆（包括冶金葫蘆）的工作制動器采用的是錐形制動器，屬于與電動機同時控制的一種機械制動器，故電動葫蘆的工作制動器不需設置預防措施。
安全制動器的控制：由于安全制動器是晚于工作制動器動作，故安全制動器的控制肯定是與電動機分開的。故安全制動器的控制，都應有防止因一個接觸器損壞、粘連造成控制失效的措施。
