電動葫蘆制動下滑量的測試裝置

編輯:北京凌鷹起重瀏覽:6710 時間:2014-11-07

制動下滑量是鋼絲繩電動葫蘆的一個重要質量指標。1986年我廠設計制作了一種制動下滑量測試裝置,在單梁起重機行業質量檢查中應用。兩年多來的實踐證明,這種測試裝置結構簡單,使用方便,測試精確,下降制動后可以立即讀出下滑量。

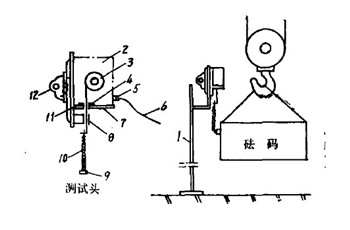

1.結構與原理圖1是這種測試裝置的示意圖。

由一把兩米的鋼卷尺3和光電繼電器組成測試頭,使用時將測試頭夾在支架1上,小磁鐵9吸在吊起的祛碼上,操縱電動葫蘆使祛碼下降,鋼卷尺被垂直向下拉出,當卷尺上設定的縫隙通過光電繼電器的發光管n和光敏管4之間時,光電繼電器的靈敏繼電器動作,其常閉觸點通過中間繼電器和交流接觸器切斷電源,葫蘆停止下降并制動。從測試頭的標尺8上,可以直接讀出制動下滑距離,即卷尺在斷電后繼續被拉出的距離。
1.支架2.外罩3.鋼卷尺4.光敏管5.擂接件6.引線7.測試頭底座8.標尺9.小磁鐵10.鑰匙鏈lt.發光管12.票夾

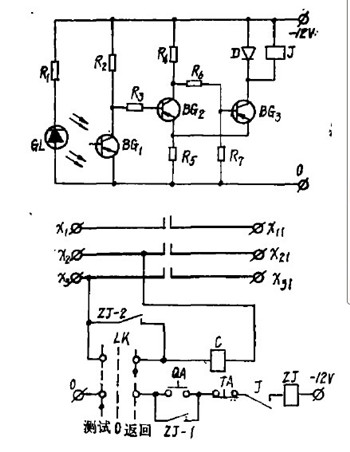

圖2是該裝置的電氣原理圖。測試時,主令開關LK置于“測試”位置,啟動按鈕OA,中間繼電器ZJ吸合并自保,另一時常開觸點

圖2電氣原理圖

接通主接觸器c,c的主觸點接在被測電動葫蘆或單梁橋式起重機的電源回路或控制回路中。操作電動葫蘆使吊鉤下降,鋼卷尺被逐漸拉出,當卷尺上的縫隙經過發光管GL和光敏管BG,之間時,光敏管受光照而導通,使三極管BG:基極電位升高而截止。BGZ和BG3組成射極偶合單穩態觸發電路,BGZ的截止導致BG,導通,靈敏繼電器J的線圈因此通電,繼電器吸合,其常閉觸點切斷中間繼電器ZJ的線圈回路,從而使中間繼電器ZJ以及主接觸器C斷電,電動葫蘆自行停止下降并制動。由于慣性,鋼卷尺干斷電后繼續被拉出一段距離,在測試頭的標尺線上讀取這段距離的數據(即下滑量)后,將主令開關LK扳到“返回”位置,主接觸器吸合,可以操作電動葫蘆起升。隨著祛碼上升,卷尺也慢慢返回原位。此時,將主令開關LK再扳到“測試”位置,可以作第二次測試。取三次測試的平均值
