了解電動葫蘆在常用機床上的電氣控制
了解電動葫蘆在常用機床上的電氣控制
編輯:北京凌鷹起重 瀏覽:4918 時間:2019-02-25
-
實驗?zāi)康?/span>
-
了解普通車床的電氣控制
-
分析X62W銑床控制線路。
-
了解電動葫蘆的電氣控制。
-
實驗原理
-

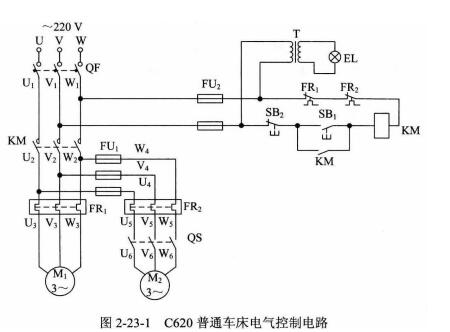

C620普通車床電氣控制電爐如圖2-23-1所示，M1，M2為容量小于10kw的電動機，采用全壓直接起動，均為單方向旋轉。M1由接觸器KM實現起動、停止控制，M2由轉換開關QS控制。M1、M2分別由熱繼電器FR1、FR2實現電動機長期過載保護，由熔斷器FU1、FU2實現M2電動及、控制電爐及照明電爐的短路保護。照明電爐由變壓器T供給電壓，控制照明燈
EL

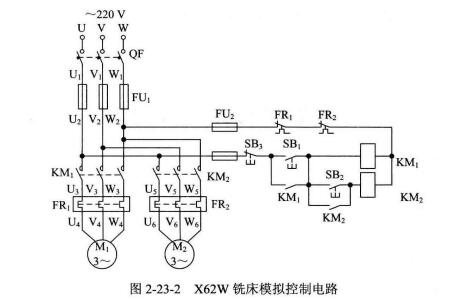

（2）X62W銑床模擬控制電路如圖2-23-2所示，請讀者自行分析其工作原理。
（3）電動葫蘆電氣控制電爐。電動葫蘆是將電動機、減速器、卷筒、控制器和運行小車等緊湊地合為一體的起重機械，由于它輕巧、靈活，故廣泛地用于中小型物體的起重吊裝中。

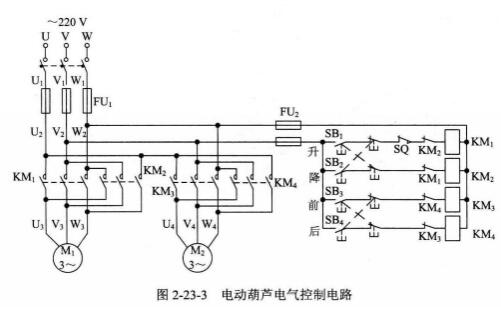

如圖2-23-3所示為電動葫蘆電氣控制電路圖。提升電動機M1由上升、下降接觸器KM1、KM2控制，移動電動機M2由向前、向后接觸器KM3、KM4控制。它們都由電動葫蘆懸掛按鈕站上復式按鈕SB1-SB4實現電動控制，SQ為提升行程開關。
-
試驗設備
-
三相四線制交流電源一臺。
-
三相異步電動機一臺。
-
繼電接觸箱一個，三相可變電阻一個，導線若干。
